防犯カメラ関連:防犯カメラの設置事例

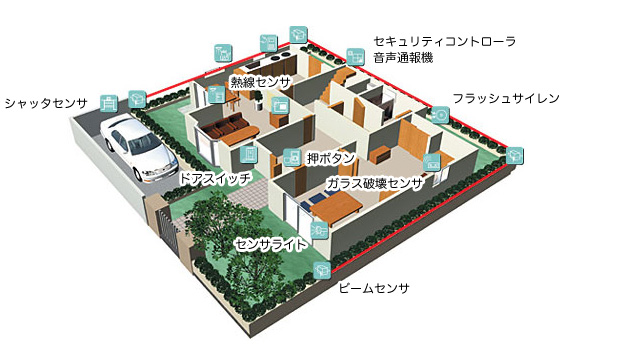

一般家庭・個人の場合  月々5,000円~(設置工事費込み)

この設置図はシステムの一例です。建物の規模や条件・警戒目的、
ご予算に応じて組み合わせが自由にできます。

侵入予防・威嚇 侵入検知・威嚇 目的物ガード 通報
敷地の外周付近をビームセンサ等によって警戒。敷地内への侵入を防ぎます。
●ビームセンサ
●センサライト
  侵入者の侵入を検知し、光や音などで威嚇します。
●ドアスイッチ
●ガラス破壊センサ
●シャッタセンサ
●フラッシュサイレン
●警報ベル
  金庫や貴重品などの盗難や侵入者の目的物、侵入者から身の危険をガードします。
●熱線センサ
●押ボタン
  コントローラは電話回線を通じて、異常事態を緊急連絡先に知らせます。
●セキュリティ
コントローラ
●音声通報機

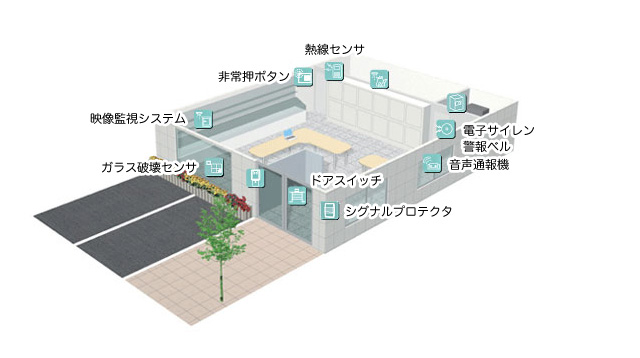

オフィス・会社・事務所などの場合  月々5,000円~(設置工事費込み)

オフィス・事務所・販売店など。
機械警備の設置箇所の一例をご紹介いたします。

犯罪抑止 侵入検知・威嚇 非常/報知 通報
目で見る監視で不正行為などを見守ります。映像はレコーダに録画します。
●映像監視システム
  閉店後は侵入者の侵入を検知し、光や音などで威嚇します。
●ドアスイッチ
●ガラス破壊センサ
●電子サイレン
●警報ベル
  不審者や迷惑行為には、手元の押ボタンを押すことで、非常事態の発生を知らせます。
●非常押ボタン
●シグナルプロテクタ
  コントローラは電話回線を通じて、異常事態を緊急連絡先に知らせます。
●音声通報機


主装置関連

セキュリティコントローラ
セキュリティコントローラは、防犯(SG2204/4回線・SG2208/8回線)と火災・非常・保守各1回線に音声通報機能を装備しています。非接触タグ操作と大型照光式ボタンや音声ガイダンスで操作の確認が簡単に行えます。また、サブコントローラ(SGS200)、入力増設ユニット(SGC200)、非接触リモコン(CS201)との組み合わせで目的に応じた最適なセキュリティを構築します。音声通報機能(9箇所)/録音再生機能/事象履歴閲覧機能(500事象)/外部マイク・スピーカ接続機能/インターホン通話機能/テレコン機能など、最新機能を満載しています。


ワイヤレスコントローラ
ワイヤレスコントローラ:RHS1は小電力型ワイヤレスシステムRシリーズのコントローラです。一般のご家庭で気軽に導入できるスマートな防犯システムです。戸建、マンション、小規模店舗などにマッチするインテリア調のデザインを採用。選べる4色のカラーフロントパネルをご用意しました。


IP画像送信機
 本機器は各種センサーを最大4回路に区分けし、またカメラも4入力でき異状発生時にはカメラの画像を添付しメール送信いたします。またパソコンやスマートフォン・携帯電話からライブ映像を監視・確認できる他、パソコンやスマートフォンなど遠隔地から電気錠の制御・照明のON/OFFなどもおこなうことができます。マイク、スピーカ接続時は、付属の音声プラグインソフトウェアを使用して、PCブラウザ画面で音声の双方向通信が可能です。


モバイルセキュリティコントローラMilny
モバイルセキュリティコントローラMilny(ミルニィ)は、既存のシステムに追加するだけで携帯電話から動画監視、防犯、遠隔操作などが行える遠隔監視システムです。様々な周辺機器の接続で用途に合わせたカスタマイズができ、電話回線やネットワーク環境のないところにも設置が可能です。


警備用電源装置
各種システム機器へ安定した電源供給をおこないます。またデザインも本体と同デザインで美観にも配慮いたします。


回路表示器
回路表示器は、センサ群を最大12に区分けし、警報時や警戒操作時にセンサループの異常箇所を特定するためのセンサとコントローラ間の中継器です。



操作機器

非接触リモコン
非接触リモコン:CS201は、セキュリティコントローラ(SG2204/2208)に個別警戒用8台、一括警戒用(三路接続)2台の最大10台まで接続が可能です。非接触IDタグ操作でセキュリティコントローラを遠隔操作します。国際規格IP55に適合、防滴性に優れ、屋内/屋外で使用ができます。警戒/解除に連動した電気錠制御も可能です。IDを最大501種登録ができ、セキュリティコントローラからダウンロードにより設定(登録・抹消)ができます。


ワイヤレスリモコン
ワイヤレスリモコン:RRC10は弊社ホームセキュリティRシリーズと組み合わせて使用します。本機ボタン「外出警戒・在宅警戒・解除」を押すと信号(電波)をコントローラに向け送信します。※ホームセキュリティRシリーズ以外のワイヤレスシステムでは使用できません。



検知器

ドアスイッチ
侵入目的で窓やドアを開けられると、取付けられたドアスイッチが検知し、各種送信機・コントローラに検知信号を送出します。サッシの色に合わせて4色よりお選びいただけます。


ワイヤレスマグネットセンサ
ワイヤレスマグネットセンサ:RNS10は弊社ホームセキュリティRシリーズと組み合わせて使用します。侵入目的で窓やドアを開けられると、取り付けられたマグネットセンサが検知し、コントローラに検知信号を電波送信します。


熱線センサ
IR50シリーズは新開発のミラーを搭載し死角のない高密度な検知エリアを構成しています。また2×4のハイパー8素子により、従来識別が難しかった人間と小動物とを的確に判断し、誤報の低減を実現しました。


ワイヤレス熱線センサ
ワイヤレス熱線センサ:RIR10は弊社ホームセキュリティRシリーズと組み合わせて使用します。天井面・出入口等に取り付けたセンサが、室内への不法侵入をキャッチし、コントローラに検知信号を電波送信します。


赤外線ビームセンサ
感度余裕100倍、距離余裕10倍のハイパワー4段式ビームセンサ。受光レベルに応じて発報レベルを調整し、常に最適な感度余裕を維持コントロールします。展示場などの外周センサーとして不法侵入者をキャッチいたします。


シャッターセンサー
磁気検出式なので、クモや蛾などの小動物やほこり、汚れ、結露氷結等の影響を受けません。寒冷地、高温多湿地などでも外部環境の影響を受けず、安心してご使用いただけます。 一体型アームにより、センサ本体とマグネットシートの距離や高さの調整が自在に行えます。シャッターのこじ開けを検出いたします。


金庫センサー
金庫の扉が開けられると即時に検知信号を出力します。また、金庫の移動や横倒しを検知する傾斜センサを内蔵しています。 金庫焼き切り工作には、発生する熱で自己切断する温度ヒューズを搭載。 検知時、無電圧接点を出力しますので、各種送信機・コントローラに接続できます。


ガラス破壊センサ
ガラス破壊時の特有の衝撃波を圧電素子により検知、風による窓ガラスの振動やノック音では反応しません。 優れた耐静電気、耐電波障害性能を持っています。 ストレートコード(5150-W:リード線長900mm)とカールコード(5150C-W:リード線長300mm全伸長800mm)の2タイプをラインナップ、取付場所に応じて使い分けができます。


熱感知器
一定温度になると検知、火災の発生をいち早くキャッチ。 普段火を使う厨房や台所などの天井面に設置します。 火災時の熱を感熱板で受熱し、円板バイメタルに伝導します。この温度が感知器の公称作動温度を超えると円板バイメタルが反転し、インシュレートピンを押して接点を閉じます。


熱感知器
急激な温度変化を検知、火災の発生をいち早くキャッチ。普段火の気のない部屋の天井面に設置します。 急激な温度上昇を受けると感熱室内の空気が膨張し、ダイヤフラムを圧して接点を閉じます。緩慢な温度変化に対してはリーク穴の作用によって外圧との平衡を保ち、誤報を防止します。


ワイヤレス火災感知器
火災警報器用接点ユニット:RUN20は弊社ホームセキュリティRシリーズと組み合わせて使用します。本機に接続したセンサが火災発生を検知すると火災発生信号(電波)をコントローラに向けて送信します。


非常押しボタン
いざという時、ボタンを押して異常をお知らせ。 埋込型の非常押ボタン、内部の異常発生を外部に知らせます。ボタンを押せば警報を出力、ボタンを引き戻すだけで復帰します。 各種送信機・コントローラに接続できます。


ワイヤレス押しボタン
家の中で突然具合が悪くなった時、身の危険を感じた時などに、ボタンを押すだけで即時に通報します。 緊急時にボタンを押すと、緊急信号を送信します。(RPB10) 非常時にボタンを押すと、非常信号を送信します。(RPB20) 誤操作防止のため、ボタンを0.5秒以上押さないと電波は送信されない機構となっています。 設定により、動作モード(送信時間切替、受信時間切替)の変更が可能です。 電池情報(電池低下、電池切れ)、機器の状態情報を5時間毎にレポート送信します。 防滴性がありますので、浴室等でも安心して使用できます。



警報機器

警報ベル
強力な警報音で侵入者を威嚇する警報ベル。強力でけたたましい音で侵入者を威嚇し、同時に周囲へ異常発生を知らせます。セキュリティには必要不可欠な警報機器です。 威嚇効果の高い赤色、建物に違和感を与えないアイボリ色を揃えています。


警報ベル内蔵ベルボックス
ベルボックス付で屋外への設置が可能です。強力な警報音で侵入者を威嚇する警報ベル。強力でけたたましい音で侵入者を威嚇し、同時に周囲へ異常発生を知らせます。セキュリティには必要不可欠な警報機器です。


フラッシュライト
毎分60回の閃光で異常発生をお知らせ。フラッシュライトは毎分60回、強力な閃光で夜間なら1km先からも確認できます。 放電管には長寿命のキセノンバルブを採用。 レンズはレッド・クリアのカラーバリエーション。


回転灯
異常時には回転灯が回り外部へ異常をお知らせ。省施工で仕上げスッキリ、壁付け一体型。設置面にはEPDM発砲体のパッキングを使用し、高い防水性・防塵性を実現。防滴構造(IP54) 結線が簡単なワンタッチ式のコネクタ採用。 高い位置に設置する場合には本体を下向きに設置することが可能です。


センサーライト
強力な光の点滅で不審者を威嚇、防犯専用タイプ。 強力な光で不審者を威嚇、防犯に効果的なフラッシング( 点滅) 機能付です。 昼間は点灯しない、明るさセンサ付。 壁面取付タイプ。
